Pištoľový vŕtací stroj

pištoľová vŕtačka,tento stroj je špeciálne určený na malé otvory pomocou triesok na vŕtanie pištole

spôsob vypúšťania.

Dostupné modely a typy vŕtačiek Guanlu Gun:

Jednovretenová pištoľová vŕtačka,jedenkrát, môže vŕtať iba jednu úlohu.

Dvojvretenová pištoľová vŕtačka,jeden čas mohol vŕtať dve úlohy súčasne.

Štvorvretenová pištoľová vŕtačka, jeden čas mohol vŕtať štyri úlohy súčasne.

Mikropištoľová vŕtačka, ktorý by mohol vyvŕtať veľkosť otvoru od 1,4 mm-10 mm.

Štandardná pištoľová vŕtačka,dostupné tri modely: 3 mm-20 mm, 3 mm až 30 mm, 6 mm až 40 mm.

dve súradnicové pištoľové vŕtačky, ktorý by mohol vyvŕtať jeden riadkový otvor z dosky.

Troj súradnicový stroj na vŕtanie hlbokých otvorov,ktorý sa široko používa na výrobu foriem na vŕtanie súradnicových otvorov.

Kombinovaný stroj na vŕtanie pištoľou a vŕtanie hlbokých otvorov BTA,úspešne sme navrhli, úspešne sme navrhli vyššie uvedený stroj, jeden stroj by mohol používať vŕtanie pištoľou aj vŕtací systém BTA. Pre viac informácií prosím kontaktujte.

Informácie o pištoľovej vŕtačke:

Veľkosť vyvŕtaného otvoru:1,4 mm až 10 mm, 3 mm až 20 mm, 3 mm až 30 mm, 6 mm až 40 mm

Dĺžka vŕtania: 500mm/1000mm/2000mm/3000mm/4000mm

Presnosť vŕtania:Keď sa nástroj aj úloha otáčajú, odchýlka otvoru je 0,5 mm/1000 mm.

keď je upevnených osem z nich, odchýlka otvoru je 1 mm/100 mm

Materiál na vŕtanie:Všetky druhy kovov a niektoré nekovové materiály, ako je nylon a kremenné sklo.

Povrch hotový s otvormi:Ra0.8um-Ra6.3um. Špeciálne požiadavky na vnútorný povrch otvoru budú prispôsobené zákazníkom.

Typy práce: mohli by sme vyvŕtať kruhovú tyč, hriadeľ a bloky (pomocou špeciálnych upínacích prípravkov)

Typy otvorov:mohli by sme vyvŕtať otvor, slepý otvor, schodový otvor, stredový otvor a výstredný otvor.

Stroj na vŕtanie hlbokých otvorov Priemyselná aplikácia:

Stroj má mnoho rôznych oblastí použitia: priemysel foriem, hydraulické polia, polia automatických dielov, textilné polia, lekárske prístroje a nástroje a elektrické a turbínové polia.

Hlavne časti pištoľového vŕtacieho stroja:

Lôžko stroja:

Posteľ nášho stroja je odlievaná zo železa HT300 (Iná zlievarenská spoločnosť bude mať inú cenu, ale vždy sme si vybrali najlepšiu kvalitu pomocou skutočnej triedy železa HT300). Štruktúra lôžka stroja je špeciálne navrhnutá, rebrá vo vnútri skrine lôžka stroja. Takže lôžko stroja je s vysokou tuhosťou.

prostredníctvom dvojnásobného ošetrenia starnutím. Ložisko stroja je navrhnuté so šikmou štrbinou na vracanie oleja, takže rezný olej sa nebude skladovať a môže sa rýchlo vrátiť do olejovej nádrže.

Vŕtací box:

Prijmite hlavný servomotor poháňajúci vreteno tak, aby sa otáčal cez synchrónny remeň a synchrónne remeňové koleso, rýchlosť by mohla byť plynulá. Ovládač vretena je umiestnený vpredu, vhodný na ochranu hlavného motora a vhodný na výmenu rezného nástroja.

Vreteník:

Poháňajte obrobok tak, aby sa otáčal, vreteno sa môže axiálne pohybovať pod kontrolou hydraulického systému, aby sa obrobok utiahol a uvoľnil; Pohon vretena je umiestnený vpredu, vhodný na ochranu hlavného motora a vhodný na výmenu rezného nástroja.

Vreteník sa mohol manuálne pohybovať po lineárnej vodiacej koľajnici pracovného stola, po posunutí do správnej polohy sa na pracovnom stole manuálne zablokoval pomocou blokovacieho bloku.

Upínanie obrobku:

Kužeľový disk je namontovaný na prednom konci vretena vreteníka, hydraulický systém ovláda vreteno vretena tak, aby sa pohybovalo axiálne, na automatické upnutie a umiestnenie obrobku použite kužeľový disk a skosenie na oboch koncoch obrobku; Stredová opierka podporuje strednú časť obrobku.

Systém podávania rezného nástroja:

Prijmite štruktúru guľôčkovej skrutky, ktorá poháňa servomotor, rýchlosť podávania rezného nástroja môže byť realizovaná plynule.

Opierka vrtnej tyče:

Pohyb medzi podperou vrtnej tyče a vŕtacou skrinkou je prepojený; Keď je vŕtacia skrinka v akejkoľvek polohe, vzdialenosť medzi podperou vrtnej tyče je rovnaká.

Chladiaci systém:

Skladá sa hlavne zo skupín vysokotlakových čerpadiel, dopravníka reťazových triesok, chladiča oleja, filtračného zariadenia atď. Gombík nastavenia tlaku a panel nastavenia prietoku chladiaceho systému sú inštalované na prevádzkovej stanici CNC systému.

Vodiaci rám:

Slúži na vedenie rezného nástroja, odvádzanie rezných triesok, podopieranie nástrojovej lišty. Na prednom konci je namontované vodiace puzdro, ktoré slúži na vedenie rezného nástroja;

Parametre stroja na vŕtanie hlbokých dier Guanlu:

Štandardné a voliteľné konfigurácie stroja:

Stručné predstavenie spoločnosti:

Dezhou Guanlu Precision Machinery Co., Ltd, bola založená v roku 2011, sme najznámejšou továrňou v mojej miestnej oblasti na výrobu pištoľových vŕtačiek.

Moja továreň má naše vlastné silne obrábacie zariadenia, jednu vec vieme hlboko, bez dobrého obrábacieho zariadenia by ste nemohli vyrábať najkvalitnejšie a najpresnejšie stroje na hlboké diery. Takže máme nemeckú vodiacu brúsku Heckert, najznámejší čínsky plánovač, VMC, sústruhy, vyvrtávačku, frézku a tak ďalej. S týmito vyššie uvedenými obrábacími strojmi, pod správnym systémom riadenia, by sme mohli mať rýchlu a stabilnú dodávku.

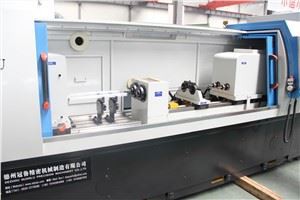

Náš stroj na vŕtanie hlbokých otvorov bol vyvezený do viac ako 40 krajín a získal si dobrú povesť a slávu. Každý deň sme zlepšovali našu kvalitu a štruktúru. Pozrite si náš novo navrhnutý vzhľad nášho stroja nižšie:

Otázky a odpovede:

Otázka: Čo máte pre stroje na vŕtanie zbraní?

A: Výrobca DZ Guanlu rôzne typy pištoľových vŕtacích strojov, jedno vreteno (jedno vyvŕtanie jedného otvoru), dvojité vretená (raz vyvŕtanie dvoch otvorov), štyri vretená (raz vyvŕtanie štyroch otvorov). Rôzna dĺžka, 2D pištoľové vŕtanie na vŕtanie dosiek, 3D otvory na blokové vŕtanie a zákaznícke pištoľové vŕtanie s funkciami frézovania, závitovania.

Otázka: Aký CNC ovládač používate?

Odpoveď: Normálne používame čínsku značku GSK, na žiadosť zákazníka by sme mohli použiť aj značku Fanuc a Siemens.

Otázka: Máte stroj na vŕtanie zbraní na hlavne?

Y: Mohli by sme vyrobiť pištoľový stroj pre hlavne zbrane, ktorý má funkciu gundrilling a vystružovania.

Balenie stroja na vŕtanie zbraní pred odoslaním do námorného prístavu:

Na balenie pištoľových strojov používame plastovú fóliu a diely budú dobre pripevnené železnými drôtmi a pásmi vo vnútri kontajnerov.
