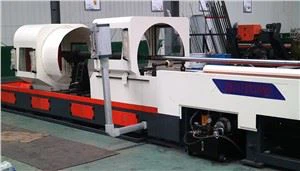

Counter vyvrtávačka hlbokých otvorov
Tento stroj je vhodný na vŕtanie a vyvrtávanie valcových obrobkov. Pri vŕtaní využíva metódu vnútorného odstraňovania triesok (metóda BTA), to znamená, že rezný olej dodávaný tlakovou hlavou oleja cez reznú oblasť odstraňuje rezné triesky z vnútorného otvoru vrtáka. tyč do hrnca na štiepky v zadnej časti lôžka stroja; Prijíma metódu vyvrtávania a odstraňuje triesky z prednej alebo strednej časti stroja. Rezný olej sa dodáva zo zadnej strany vyvrtávacej tyče, ktorá je vybavená nádobami na triesky.
Popis
1.Schopnosť strojového spracovania:
Rozsah pevných priemerov vŕtania | GG amp; Phi;25～GG amp; Phi;100 mm (od pevnej vŕtacej hlavy BTA) |
Rozsah priemerov vyvŕtania | GG amp; Phi;40～GG amp; Phi;200 mm (pomocou vyvrtávacej hlavy) |
Max. Hĺbka vŕtania otvoru | 3000 mm |
Max. Dĺžka obrobku | 3000 mm |
Rozsah OD obrobku | GG amp; Phi;60～GG amp; Phi;400 mm |
2.Metóda strojového spracovania:
Režim solídneho vŕtania | Metóda BTAdrilling (triesky odstránené cez vrtnú tyč) |
Proces vyvrtávania otvorov | Metóda tlačenia vyvrtávania.Čipy odstránené cez otvor s dutinou v obrobku GG. |
Prívodingmetóda | Prijíma servomotor, reduktor serva, štruktúru hrebeňa a pastorku na pohon prísuvu rezacieho nástroja, je možné realizovať plynulú reguláciu rýchlosti. |
3.Stručné informácie o stroji a jeho súčasti:
Stroj sa skladá hlavne z tela stroja, vreteníka, 1 sady konzoly obrobku, tlakovej hlavy oleja, 2 sád podpory vrtnej tyče, vrtnej skrine, posuvnej vodiacej koľajnice, konštrukcie ozubnice a pastorka, chladiaceho systému vŕtania a vyvrtávania, riadiaceho systému Delta PLC , elektrická skrinka, 1 sada stredového rámu atď.
Upínanie obrobku
Jeden koniec obrobku je upnutý ručným trojčeľusťovým skľučovadlom na vreteníku; a hlava tlaku oleja automaticky utiahne druhý koniec obrobku(skosenie vonkajšej kružnice obrobku&# 39 je 2 x 30 stupňov).Stredový rám slúži na podoprenie obrobku.
CNC os:
Os Z1: Pozdĺžny prísuvný pohyb vŕtacej skrinky, servomotora poháňa štruktúru ozubeného kolesa a pastorka prostredníctvom reduktora spomalenia.
Os Z2: Servopohon tlakovej hlavy oleja utiahne obrobok, servomotor poháňa ozubnicu a konštrukciu pastorku cez reduktor.
Skriňová nadstavba, karoséria stroja, konzola a ďalšie základné časti sú vyrobené z vysoko kvalitnej liatiny. Po odliatí dvakrát starnú, aby sa eliminovalo vnútorné pnutie, stabilizovala štruktúra a veľkosť a zlepšili sa mechanické vlastnosti.
Hlavné parametre stroja:
Špecifikácia | Parametre | Poznámka | ||
Pracovná kapacita | Rozsah priemeru vŕtania | GG amp; Phi; 25～& Phi;100 mm | ||
Nudný (leštiaci) rozsah | GG amp; Phi; 40 ～& Phi; 200 mm | |||
Pracovná hĺbka | 3m | |||
Rozsah OD obrobku | GG amp; Phi; 60～& Phi;400mm | |||
Rozsah dĺžky obrobku | 0.5m~3m | |||
Výkon stroja | Os Z1 (prísuv vrtnej skrinky) | Rozsah rýchlosti posuvu | 5～500 mm / min | |
Rýchly posuv | 1 500 mm / min | |||
Krútiaci moment servomotora | 20Nm | |||
Z2axis (pohyb hlavy oleja) | Rýchly posuv | 3 m / min | ||
Krútiaci moment servomotora | 20Nm | |||
Box na vŕtanie | Rozsah otáčok | 40～500 r / min | Rýchlosť 12 prevodových stupňov | |
Výkon motora | 30KW | trojfázový asynchrónny motor | ||
Vreteník | Rozsah otáčok | 61～1000r / min | 12rýchlosť prevodových stupňov | |
Výkon motora | 30KW | trojfázový asynchrónny motor | ||
Chuck | GG amp; phi; 400 mm | Ručne skľučovadlo s 3 čeľusťami | ||
Ostatné | Celkový výkon stroja | 89 KW | ||
Nosnosť stroja | 3T | |||
Podlahový priestor stroja | 12.7mGG krát;3m | |||
Chladiaci systém | Max. Tlak | 2,5 MPa | ||
Max. Prietok | 400 l / min | |||
Objem olejovej nádrže (zhruba) | 4600L | |||
