CNC hĺbkový valcový honovací stroj
CNC Hĺbkový valec Hnací stroj Hliníkový hĺbkotvorný stroj 2M2120 je vhodný na honovanie a leštenie valcových úloh a tiež pracuje na presných dielcoch, po spracovaní stroja, presnosť otvoru môže byť až do IT6 ~ IT7, drsnosť povrchu môže byť vyššia na Ra0.2-0.4μm.It prijíma čiastočné ...
Popis

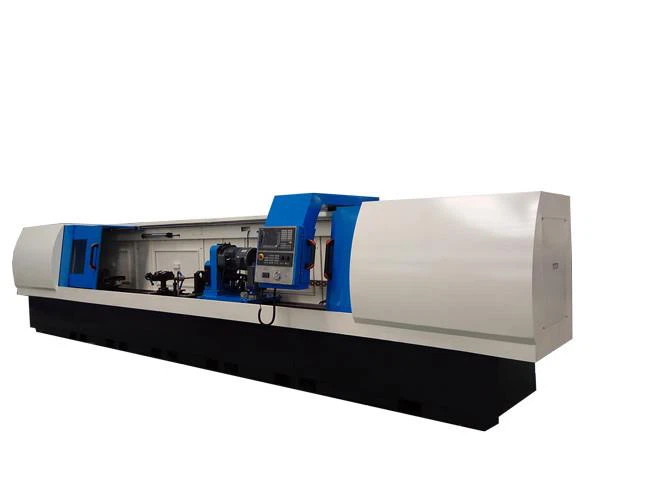

CNC hĺbkový valcový honovací stroj
Stroj na hĺbenie hĺbok 2M2120 je vhodný na valcovanie úprave a leštenie a tiež pracuje na presných dielcoch, po spracovaní stroja presnosť otvoru môže byť až IT6 ~ IT7, drsnosť povrchu môže byť až Ra0.2-0.4 μm.It prijíma čiastočné honovanie, diely je možné upraviť spracovaním chyby kužeľa, elipticity a lokálnej apertúry, honovací stroj je ideálnym prístrojom pre vysokú presnosť a vysokú účinnosť, prijíma PLC riadenie Delta, beží stabilne a ľahko sa prispôsobuje rýchlosť. Je ľahké zaručiť presnosť veľkosti otvoru a znížiť pracovnú silu.
Pri práci stroj používa honiaci kameň na zdokonalenie, vylepšovanie tyče vratného pohybu, čo dokáže zabezpečiť efektívnosť.
Popis produktu:
Pole na honovanie :
Na posúvanie otáčania a krútiaceho momentu do honiacej lišty používame vreteno s pohonom motora s výkonom 7,5 kW, rýchlosť ladenia je 25 ~ 250r / min.
● Náhradný systém nosiča:
Pohyb vratného dopravníka poháňaný servopohonom.
● Opierka opierky hlavy:
Pozícia pred pracovným stolom nosiča, inštalovaná na koľajniciach, je možné nastaviť výšku.
|
|
● Systém chladiacej kvapaliny :
Chladiaci systém používa filtrovanie tri stupne, filtračná veľkosť je menšia ako 30 μm.
● Teleso lôžka :
Dôkladne používajte teleso stroja, nainštalovanú lineárnu vodiacu lištu s dlhou životnosťou a vysokou presnosťou.
● Elektrická časť :
Stroj používa riadenie systému PLC, automaticky riadi.
Parametre produktu :
predmety | Parametre (Model2M2120x2000mm) |
Rozsah honovacích priemerov | 40 - 200 mm |
Honovacia dĺžka | Max. 2000mm |
Výška strediska stroja | 350mm |
Rozsah OD obrobku | 60-350mm |
Rozsah otáčok hlavného vretena | 25 až 250 r / min |
Rozsah rýchlosti otáčania boxu | 3-20m / min, bezstupňové |
Výkon motora hriadeľa | 7,5 W, invertorový motor |
Prietok chladiacej kvapaliny | 100L / min |
Objem nádrže chladiacej kvapaliny | 950L |
Výkon motora chladiacej kvapaliny | 1,5kW |
Reciprocate power motor | 5,5 kW |
Hladenie hlavy pri rozširovaní tlaku čerpadla | Max. 4 MPa |
Výkon motora čerpadla rozširujúci hlavu | 1.4kW |
Celkový výkon | 17kW |
Hlavné časti a množstvo stroja:
| séria | Názov dielov | jednotka | množstvo |
1 | Strojová posteľ | sada | 1 |
2 | Honovacia schránka | sada | 1 |
3 | Honovia odpočinok | sada | 1 |
4 | Honovacia tyč pevný odpočinok | sada | 1 |
5 | Hnacie nožnice | sada | 1 |
6 | dopravcu | sada | 1 |
7 | Chladiaci systém | sada | 1 |
8 | Pracovný odpočinok | sada | 2 |
9 | Systém vypúšťania triesok | sada | 1 |
10 | Elektrický riadiaci systém | sada | 1 |
11 | Elektrická skrinka | sada | 1 |
12 | Pripevnenie a kľúč | sada | 1 |
